氧氣截止閥是氧氣管路使用的截止閥。使用溫度一般在-40℃～150℃。雖然和普通截止閥結構相似，但是仍有很多不同要求。

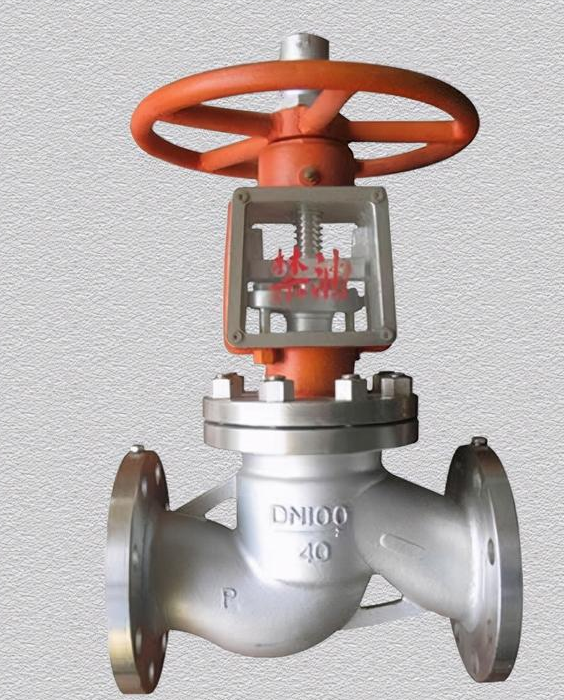

這是氧氣截止閥

氧氣截止閥

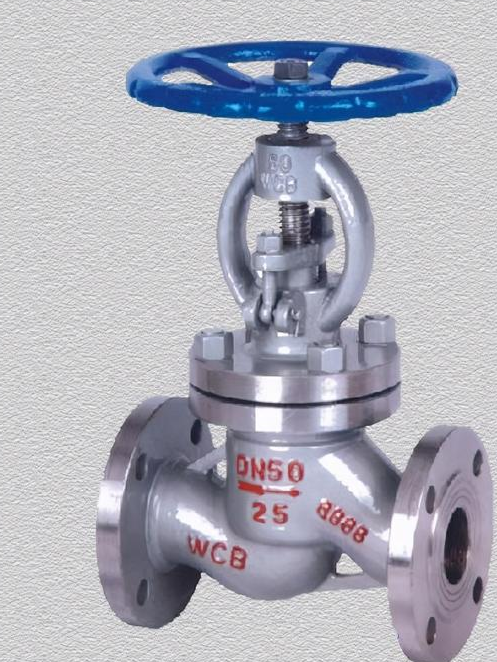

這是普通截止閥

普通截止閥

氧氣截止閥要求：

1. 閥門材料。閥體一種是全銅材料ZCuZn16Si4l，16-4硅黃銅。閥芯和閥桿為鋁青銅QAl9-4。另一種是閥體奧氏體不銹鋼1Gr18Ni9Ti，CF8，CF3等，閥芯和閥桿為1Gr18Ni9Ti，2Cr13。不銹鋼鑄件需要進行酸洗，漏出金屬光澤。

2. 閥門填料和墊片。填料為聚四氟乙烯SFB-2，墊片為SFB-2，F(xiàn)4不銹鋼金屬纏繞墊。

3. 緊固件。緊固件為1Gr18Ni9Ti，2Cr13。

4. 閥桿防轉裝置。閥桿有防止轉動裝置，使閥芯在開關過程中不會發生轉動摩擦。

5. 閥桿保護裝置。外漏閥桿部分有保護罩，防止灰塵和油污。有“禁油”標志。

6. 法蘭上有導電螺栓孔。用來接地線，防止靜電。

7. 支架軸承潤滑采用氟化脂。

8. 設置旁通閥。對于通徑DN＞150口徑閥門，應設置旁通閥。減小開啟時壓差。

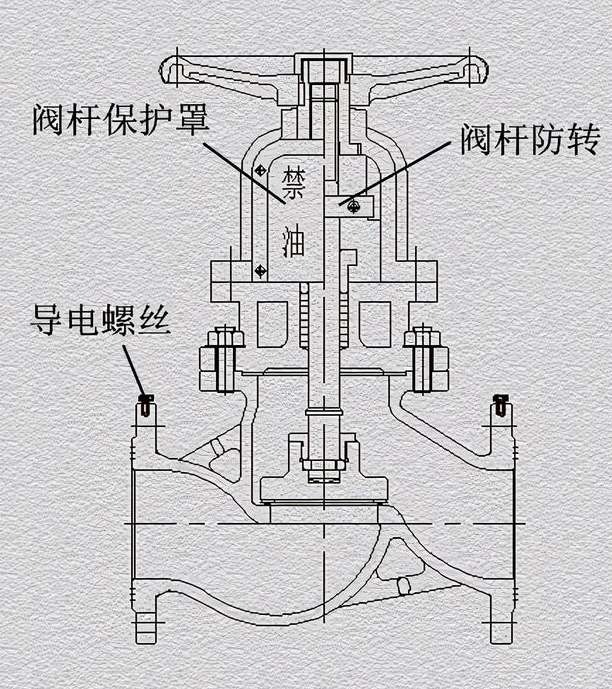

結構圖

氧氣截止閥最重要是，脫脂處理：

氧氣與油脂接觸時，會發生強烈的氧化反應，發出大量的熱，溫度迅速上升，造成管線壓力上升，引起燃燒危險。所以氧氣管線閥門，都要進行脫脂處理。利用無機清洗劑，四氯乙烯（四氯化碳毒性大，已禁用），丙酮，乙醇（95%以上）等清洗劑對閥門的全部零件進行脫脂處理，先浸漬，然后用白色綢布（非棉制布）擦洗，時間15分鐘以上。

脫脂注意事項：四氯乙烯脫脂時，嚴禁閥門含有水分，脫脂后殘液沒有完全揮發前嚴禁與水接觸。因?yàn)樗穆纫蚁┡c水接觸時，受紫外線照射或加熱時分解產生有毒的光氣和腐蝕性的鹽酸煙霧，對人員造成傷害。

脫脂后的檢測：

1. 采用波長320-380nm的紫外光檢查脫脂表面，應無油脂熒光。

2. 采用清潔干燥的白色濾紙或綢布擦拭脫脂表面應無油脂痕跡。

3. 對脫脂表面的含油量進行分析，應不大于120mg/m2。
